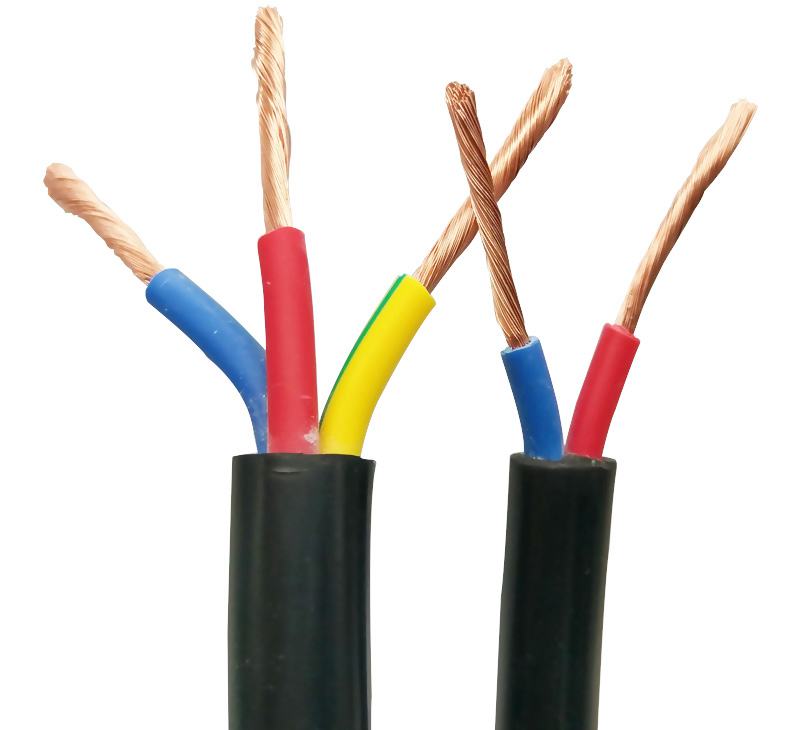

外表用操控電纜適用于溝通額外電壓450/750V及以下外表用操控電纜產品，巡回檢測設備屏蔽電纜選用對絞鋁塑復合膜屏蔽和銅絲織造屏蔽，抗干擾性能優越，廣泛用于計算機測控設備。

一、履行規范

Q/HHTZH008；阻燃特性實驗履行GB 12666.5-90規范。

二、運用特性

溝通額外電壓：Uo/U 450/750V；最高工作溫度不超越70℃；電纜裝置敷設溫度應不低于0℃。 電纜答應曲折半徑：非鎧裝電纜最小為電纜外徑的10倍，銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍；20℃時絕緣電阻不小于5000MΩ·km，制品電纜飽嘗溝通50Hz，2.0KV/5min電壓實驗不擊穿。根本電纜標準及結構參數參照塑料絕緣屏蔽操控電纜及相同結構計算機操控電纜。

三、根本類型及稱號

KJYVP 聚乙烯絕緣聚氯乙烯護套織造屏蔽外表用操控電纜

KJYVPR 聚乙烯絕緣聚氯乙烯護套織造屏蔽外表用操控軟電纜

KJYVP2 聚乙烯絕緣聚氯乙烯護套銅帶屏蔽外表用操控電纜

KJYVP2R 聚乙烯絕緣聚氯乙烯護套銅帶屏蔽外表用操控軟電纜

KJYVP3 聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽外表用操控電纜

KJYVPR 聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽外表用操控軟電纜

KJYVP 聚氯乙烯絕緣聚氯乙烯護套織造屏蔽外表用操控電纜

KJYVPR 聚氯乙烯絕緣聚氯乙烯護套織造屏蔽外表用操控軟電纜

KJYVP2 聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽外表用操控電纜

KJYVP2R 聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽外表用操控軟電纜

KJYVP3 聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽外表用操控電纜

KJYVPR 聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽外表用操控軟電纜

四、代號稱號和意義

ZR---分A、B、C級阻燃

KJ---外表用操控電纜（數字巡回操控電纜）

V---聚氯乙烯、阻燃聚氯乙烯

Y---聚乙烯

P---銅絲織造屏蔽

P1---鍍錫銅絲屏蔽

P2---銅帶繞包屏蔽

P3---鋁塑繞包屏蔽

22---鋼帶鎧裝聚氯乙烯護套

23---鋼帶鎧裝聚乙烯護套

32---鋼絲鎧裝聚氯乙烯護套

33---鋼絲鎧裝聚乙烯護套

A---單股導體

B---7股絞合導體

R---多股絞合導體

五、首要技術指標

（1）20℃時絕緣電阻不小于5000MΩ·km，制品電纜飽嘗溝通50Hz，2.0KV/5min電壓實驗不擊穿。

（2）制品電纜飽嘗溝通50Hz，3.0KV/5min電壓實驗不擊穿。
